UVLED即紫外发光二极管，是LED的一种，是按照一定的比例集成发光波长为200nm至450nm的LED芯片形成峰值波长为200nm至450nm波段中某个波长的光源。

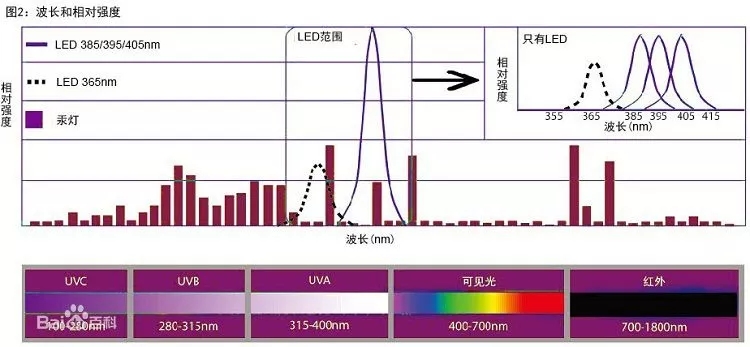

波长范围

UVA 波长在 320-390nm ，又称为长波黑斑效应紫外线。它有很强的穿透力，可以穿透大部分透明的玻璃以及塑料。日光中含有的长波紫外线有超过98%能穿透臭氧层和云层到达地球表面，UVA可以直达肌肤的真皮层，破坏弹性纤维和胶原蛋白纤维，将我们的皮肤晒黑。360nm波长的UVA紫外线符合昆虫类的趋光性反应曲线，可制作诱虫灯。300-420nm波长的UVA紫外线可透过完全截止可见光的特殊着色玻璃灯管，仅辐射出以365nm为中心的近紫外光，可用于矿石鉴定、舞台装饰、验钞等场所。

UVB 波长在 280-320nm，又称为中波红斑效应紫外线。中等穿透力，它的波长较短的部分会被透明玻璃吸收，日光中含有的中波紫外线大部分被臭氧层所吸收，只有不足2%能到达地球表面，在夏天和午后会特别强烈。UVB紫外线对人体具有红斑作用，能促进体内矿物质代谢和维生素D的形成，但长期或过量照射会令皮肤晒黑，并引起红肿脱皮。紫外线保健灯、植物生长灯发出的就是使用特殊透紫玻璃（不透过254nm以下的光）和峰值在300nm附近的荧光粉制成。

UVC 波长在 280nm 以下，又称为短波灭菌紫外线。它的穿透能力最弱，无法穿透大部分的透明玻璃及塑料。日光中含有的短波紫外线几乎被臭氧层完全吸收。短波紫外线对人体的伤害很大，短时间照射即可灼伤皮肤，长期或高强度照射还会造成皮肤癌。紫外线杀菌灯发出的就是UVC短波紫外线。

UVD波段，波长100～200nm，又称为真空紫外线。

UVV 波长在 390nm 以上。

原理

1、UVLED发光机理：PN结的端电压构成一定势垒，当加正向偏置电压时势垒下降，P区和N区的多数载流子向对方扩散。由于电子迁移率比空穴迁移率大得多，所以会出现大量电子向P区扩散，构成对P区少数载流子的注入。这些电子与价带上的空穴复合，复合时得到的能量以光能的形式释放出去。这就是PN结发光的原理。

2、UVLED发光效率：一般称为组件的外部量子效率，其为组件的内部量子效率与组件的取出效率的乘积。所谓组件的内部量子效率，其实就是组件本身的电光转换效率，主要与组件本身的特性（如组件材料的能带、缺陷、杂质）、组件的垒晶组成及结构等相关。而组件的取出效率则指的是组件内部产生的光子，在经过组件本身的吸收、折射、反射后，实际在组件外部可测量到的光子数目。因此，关于取出效率的因素包括了组件材料本身的吸收、组件的几何结构、组件及封装材料的折射率差及组件结构的散射特性等。而组件的内部量子效率与组件的取出效率的乘积，就是整个组件的发光效果，也就是组件的外部量子效率。早期组件发展集中在提高其内部量子效率，主要方法是通过提高垒晶的质量及改变垒晶的结构，使电能不易转换成热能，进而间接提高UVLED的发光效率，从而可获得70%左右的理论内部量子效率，但是这样的内部量子效率几乎已经接近理论上的极限。在这样的状况下，光靠提高组件的内部量子效率是不可能提高组件的总光量的，因此提高组件的取出效率便成为重要的研究课题。现在的方法主要是：晶粒外型的改变——TIP结构，表面粗化技术。

3、UVLED热学特性：小电流下，LED温升不明显。若环境温度较高，UVLED的主波长就会红移，亮度会下降，发光均匀性、一致性变差。尤其点阵、大显示屏的温升对LED的可靠性、稳定性影响更为显著。所以散热设计很关键。

4、UVLED电气特性：电流控制型器件，负载特性类似PN结的UI曲线，正向导通电压的极小变化会引起正向电流的很大变化（指数级别），反向漏电流很小，有反向击穿电压。在实际使用中，应选择。UVLED正向电压随温度升高而变小，具有负温度系数。UVLED消耗功率，一部分转化为光能，这是我们需要的。剩下的就转化为热能，使结温升高。散发的热量（功率）可表示为。

5、UVLED光学特性：UVLED提供的是半宽度很大的单色光，由于半导体的能隙随温度的上升而减小，因此它所发射的峰值波长随温度的上升而增长，即光谱红移，温度系数为+2~3A/ 。UVLED发光亮度L与正向电流。电流增大，发光亮度也近似增大。另外发光亮度也与环境温度有关，环境温度高时，复合效率下降，发光强度减小。

6、UVLED寿命：UVLED的长时间工作会光衰引起老化，尤其对大功率UVLED来说，光衰问题更加严重。在衡量UVLED的寿命时，仅仅以灯的损坏来作为UVLED寿命的终点是远远不够的，应该以UVLED的光衰减百分比来规定LED的寿命，比如35%，这样更有意义。

7、大功率UVLED封装：主要考虑散热和出光。散热方面，用铜基热衬，再连接到铝基散热器上，晶粒与热衬之间以锡片焊作为连接，这种散热方式效果较好，性价比较高。出光方面，采用芯片倒装技术，并在底面和侧面增加反射面反射出浪费的光能，这样可以获得更多的有消出光。

8、中小功率UVLED封装：与其他SMD封装无异，只是采购LED紫光芯片发光，不通过银光粉调制
